無人機搭載激光雷達（LiDAR）通過發射激光脈沖并接收反射信號，計算目標物體的距離和三維信息，廣泛應用于地形測繪、林業調查、電力巡檢、城市建模等領域；無人機（UAV）搭載LiDAR系統具有靈活、高效、低成本等優勢，但受限于載荷體積和功耗，其光學系統需在輕量化、高透光率、抗環境干擾等方面進行優化。光學鏡片作為激光發射與接收的核心組件，直接影響系統的測距精度、點云密度和信噪比。

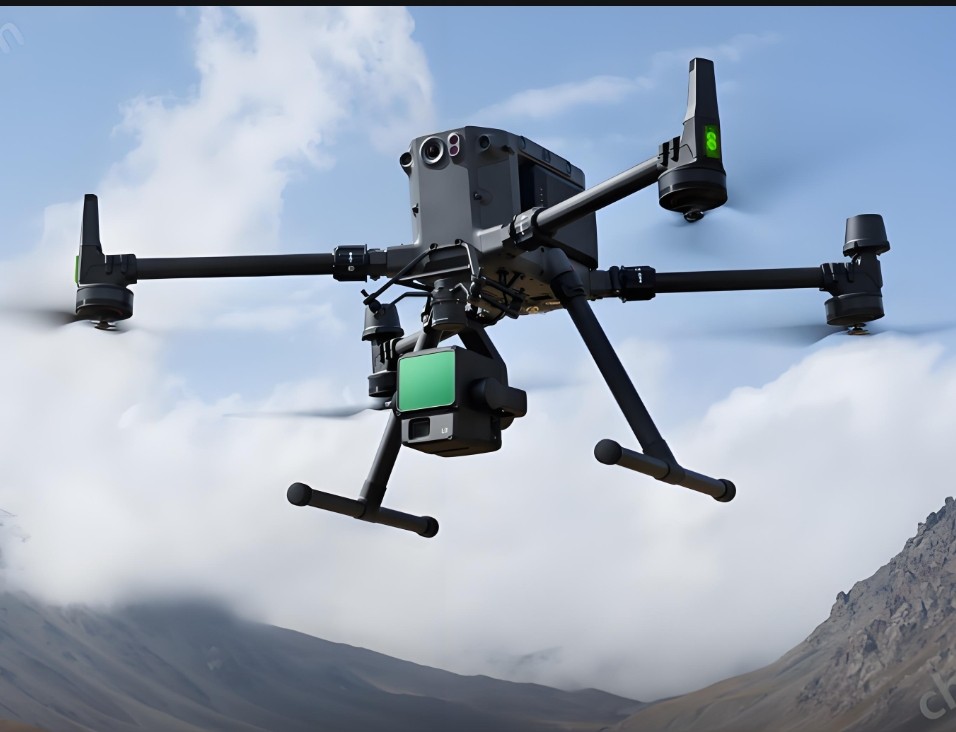

（圖源網絡，侵刪）

一、無人機激光雷達光學系統組成

無人機LiDAR的光學系統主要包括激光發射模塊、接收模塊和掃描鏡組，涉及的光學鏡片類型如下：

1.激光發射模塊光學鏡片

準直透鏡（Collimating Lens）：將激光二極管（LD）或光纖輸出的發散激光束調整為平行光，提高測距能力，要求高透光率（>95%）、低波前畸變、抗激光損傷（如1064nm/1550nm波段鍍膜）。

擴束鏡（Beam Expander）：增大激光束直徑，減少遠距離傳輸時的發散角，提升測程，要求消色差設計（適用于多波長LiDAR）、輕量化（常用熔融石英或光學塑料）。

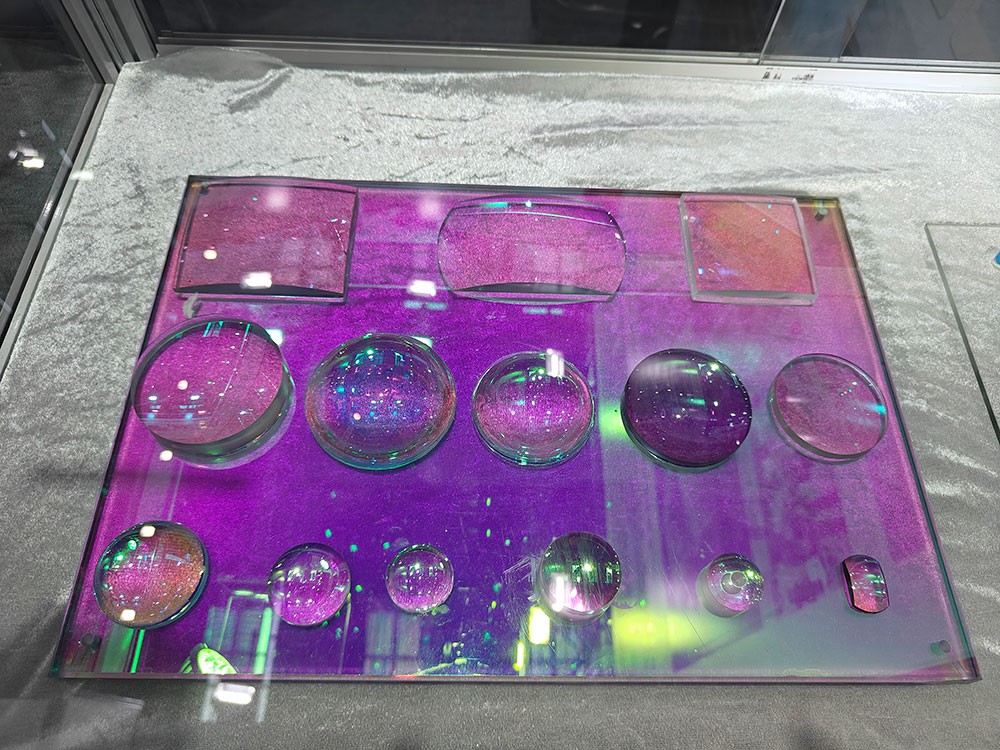

（光學透鏡）

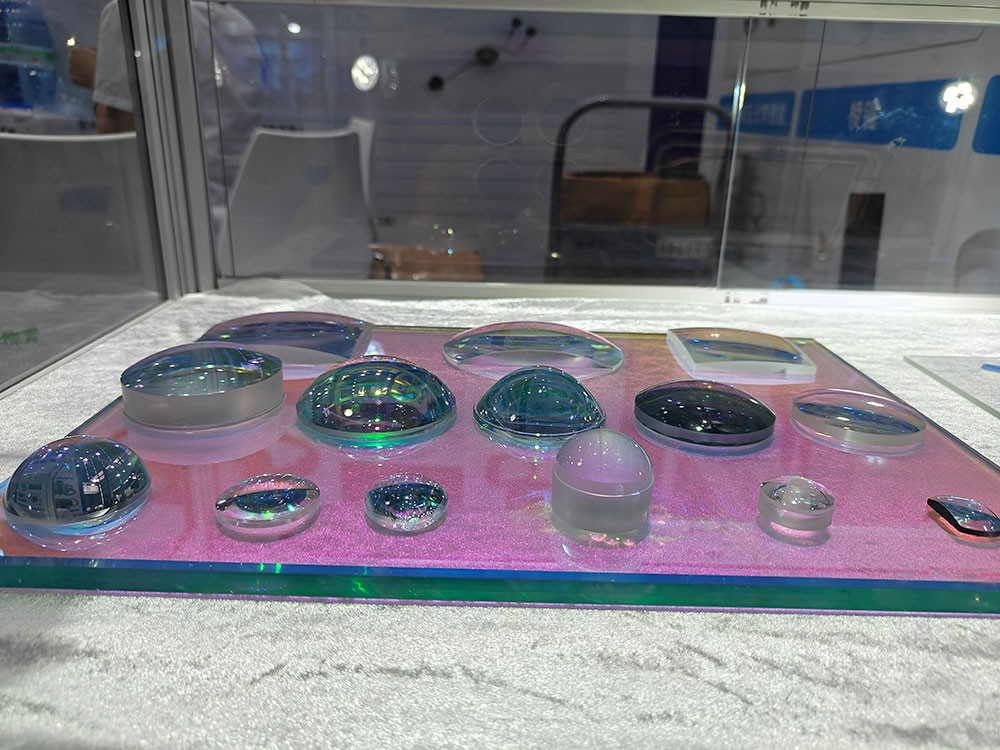

（無人機成像透鏡）

2.激光接收模塊光學鏡片

接收物鏡（Objective Lens）：用于收集目標反射的激光回波，聚焦到探測器（如APD或SPAD），要求大通光孔徑（提升信噪比）、高透過率（近紅外波段優化）、低畸變。

窄帶濾光片：抑制環境光（如太陽光）干擾，僅允許LiDAR激光波長（如905nm/1550nm）通過，具有高截止深度（OD4~OD6）、窄帶寬（±5nm）、角度穩定性（避免入射角影響透過率）。

分光鏡：適用于多波長LiDAR分離不同波長的激光，用于多光譜探測或校準。

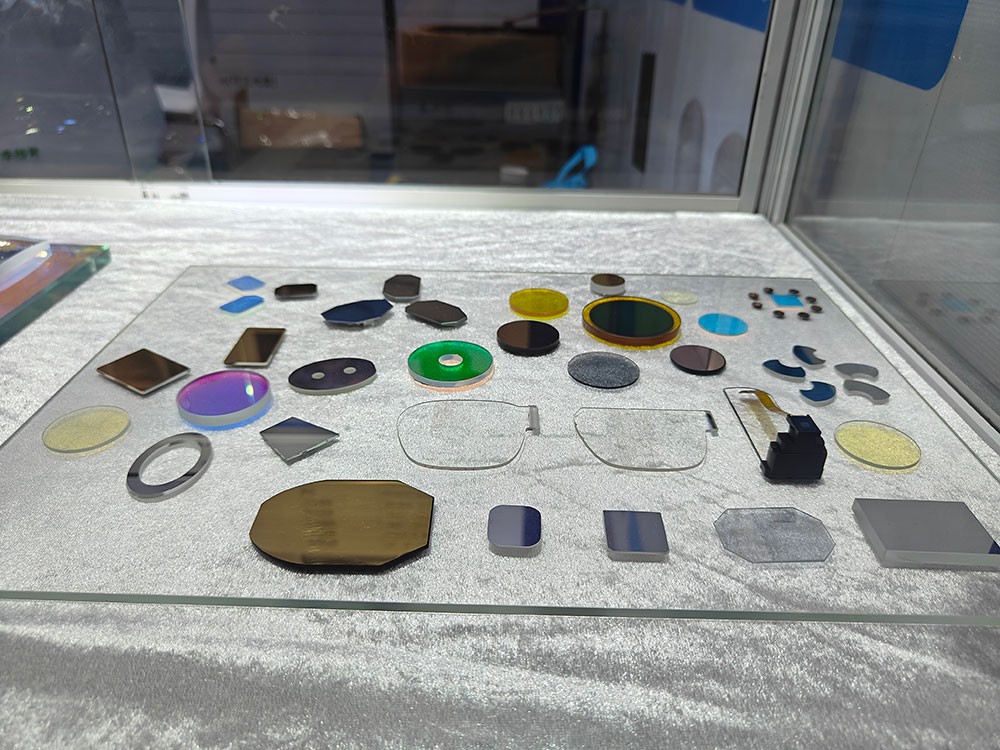

（無人機掃描振鏡和光學濾光片）

3.掃描鏡組光學鏡片

1. 振鏡或旋轉棱鏡：高速偏轉激光束，實現大范圍掃描（如MEMS微振鏡用于輕量化無人機LiDAR），需滿足高反射率（>98%）、低慣量（提升掃描頻率）、抗振動。

2. 保護窗口：選擇高硬度材質如藍寶石玻璃進行增透鍍膜用于減少表面反射損失，防止灰塵、雨水損壞內部光學元件。

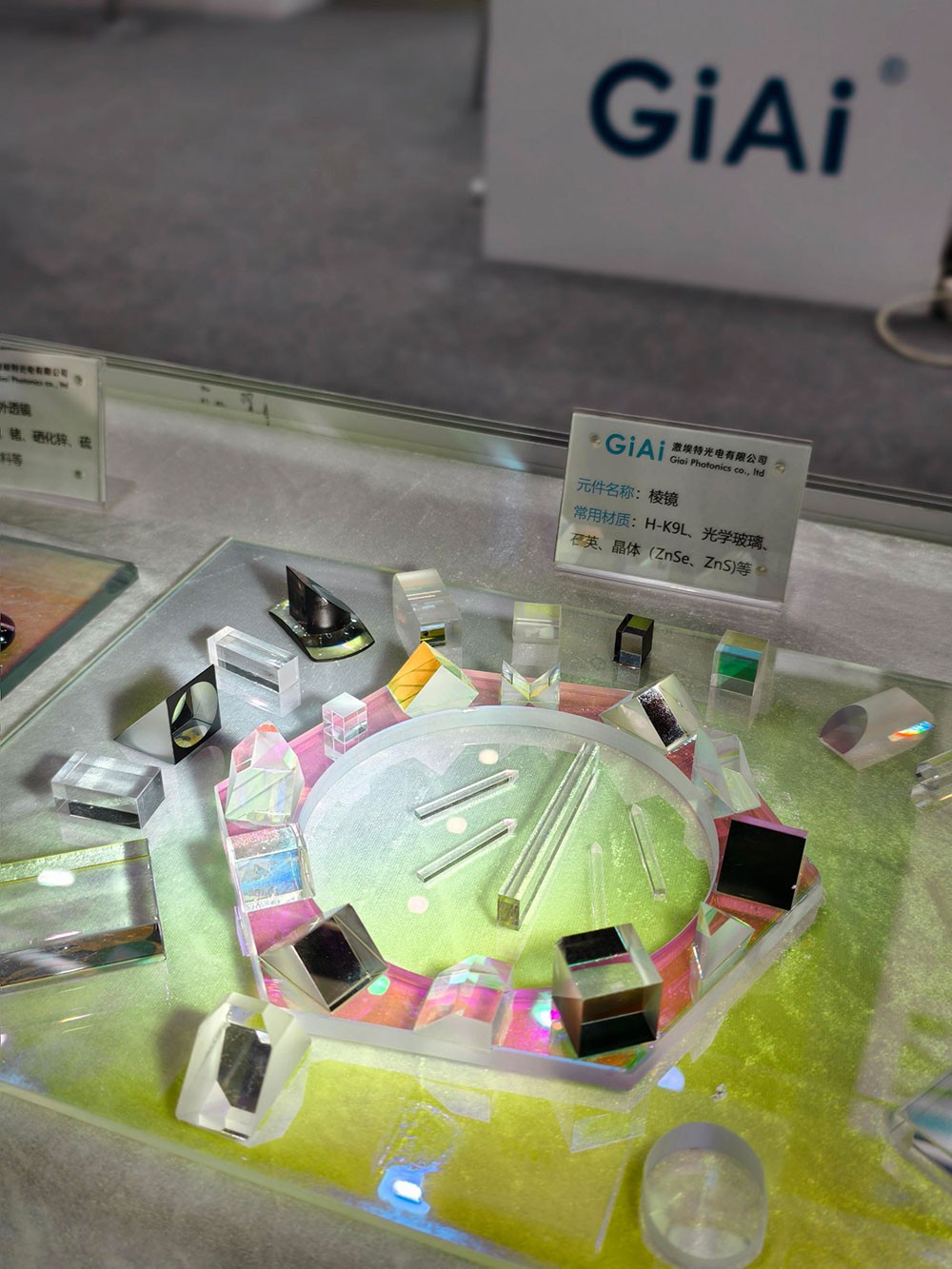

（光學棱鏡）

二、光學鏡片關鍵性能指標

1. 透過率與鍍膜：激光LiDAR常用波長905nm（低成本）和1550nm（人眼安全），光學鍍膜要求需滿足抗反射（AR）鍍膜、高激光損傷閾值（尤其高功率LiDAR）。

2. 熱穩定性：無人機作業環境溫度變化大，鏡片需低熱膨脹系數（如熔融石英）。

3. 輕量化：選用光學塑料（如PMMA）或碳纖維鏡筒可降低無人機載荷。

4. 環境適應性：防塵、防霧（疏水鍍膜）、抗紫外線（長期戶外使用）。

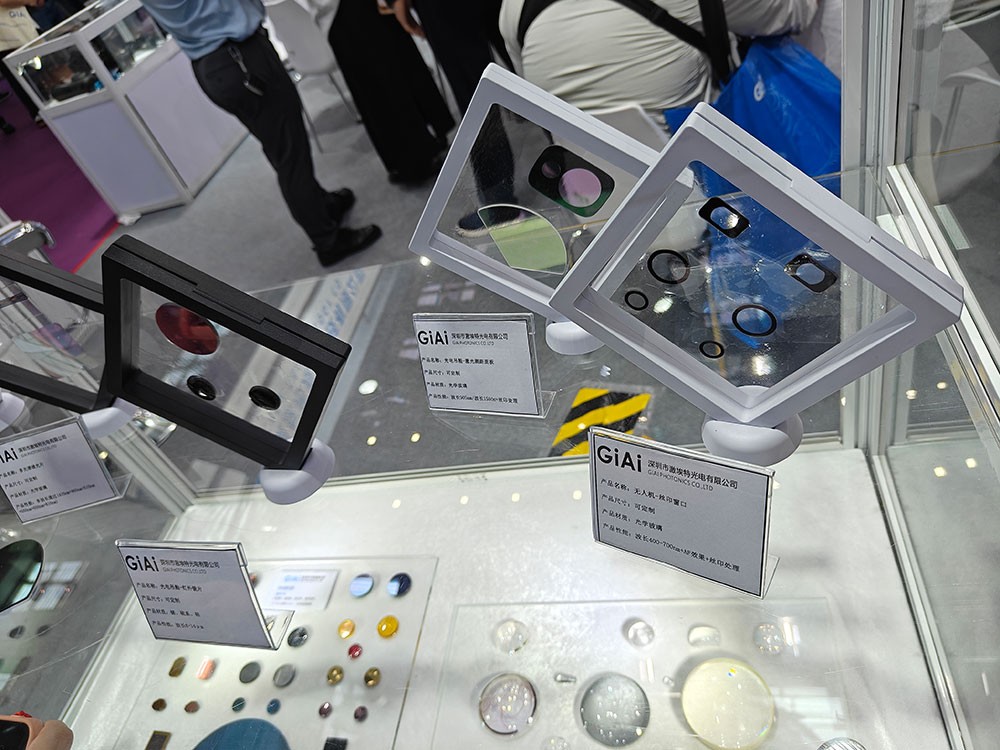

（無人機光學元件加工）

優化方向與挑戰

1. 多光譜LiDAR的鏡片兼容性：需支持可見光+近紅外等多波段探測（如植被分析）。

2. 小型化與集成化：采用自由曲面光學設計，減少鏡片數量，提升光路效率。

3. 抗干擾能力提升：優化窄帶濾光片，抑制背景光噪聲（如陽光、其他LiDAR干擾）。

4. 低成本方案：非球面塑料透鏡替代部分玻璃透鏡，降低量產成本。

無人機激光雷達的光學鏡片設計直接影響系統的測距精度、穩定性和環境適應性，未來發展趨勢將邁向更高的加工技術，更高透過率鍍膜技術（如超寬帶AR鍍膜）、更輕量化材料（如硅基光學）、更智能自適應光學（動態調整焦距以補償無人機振動）可能是下一代的發展目標，通過優化光學鏡片，無人機LiDAR系統在測繪、自動駕駛、農業監測等領域?qū)l(fā)揮更大作用。
