攝影機的紅外線濾光片自動啟動裝置是用來裝設在監視用攝影機鏡頭前端,可于日間拍攝彩色影像,而于夜間自動啟動濾光鏡拍攝黑白影像的結構;其包含有濾光片支架、濾光片磁吸線圈組、光敏電阻、濾光片滑架、紅外線濾光片及濾光片,利用光敏電阻控制濾光片磁吸線圈組的開關,而使裝設有紅外線濾光片及濾光片的滑架可上下移動,由光線的控制,可自動控制紅外線濾光片及濾光片的移動,達到在不同光度下均能攝得影像的能力。

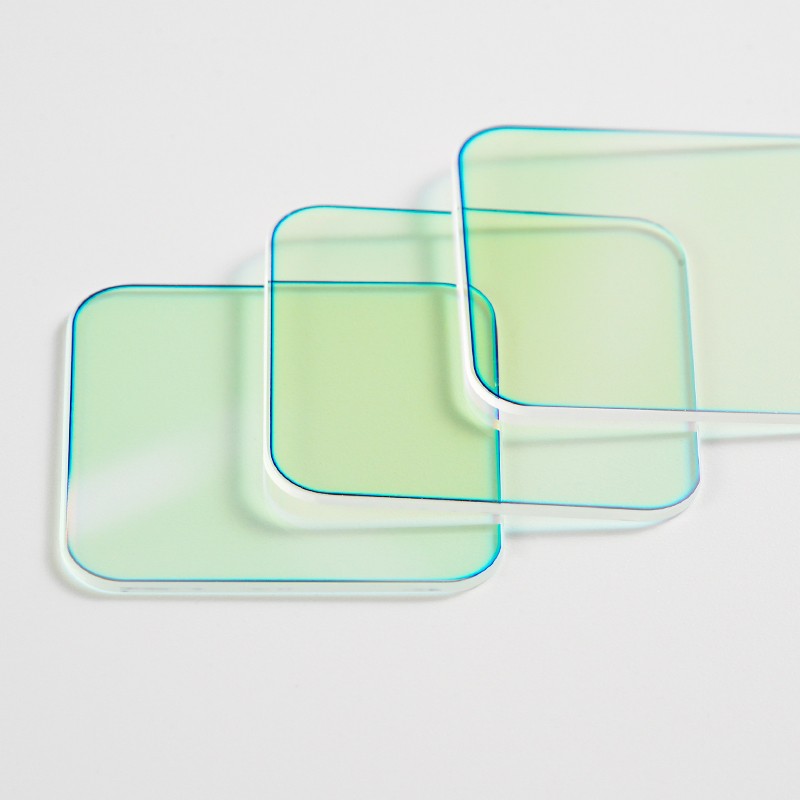

　　其特征在于：濾光片支架從正面觀之成口字型,在兩側支架內部開有開口朝中央的滑槽,并于上方的支架中央開有一圓孔,而于支架的外側緣具有復數個突出的螺絲固定孔;濾光片磁吸線圈組,后端連接電源;光敏電阻,與濾光片磁吸線圈組連接;濾光片滑架,從正面觀之成口字型,其寬度及厚度與濾光片支架的滑槽相對應,中央具有一方形的開孔,兩濾光片滑架串聯結合,其中在上方的濾光片滑架上方具有一金屬圓捧;紅外線濾光片,為一方形的濾光片,鍍有 760～950μm響應薄膜,且于薄膜上再鍍上保護層,裝設于上方濾光片滑架中的方形開孔內;濾光片,為一方形可過濾日間的光線而獲得清晰的影像的濾光片,裝設于下方濾光片滑架中的方形開孔內;濾光片滑架兩側分別放置于濾光片支架上的滑槽內,濾光片磁吸線圈組裝設在濾光片支架上方圓孔的下方,濾光片滑架的金屬圈棒再分別自濾光片磁吸線圈組及圓孔中穿出。
